微型光分路器
返回列表
产品规格
产品介绍

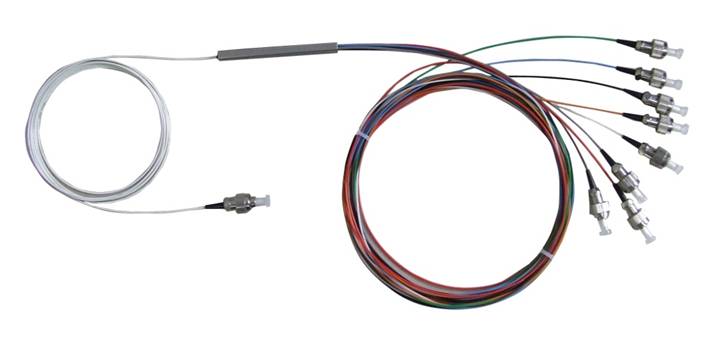

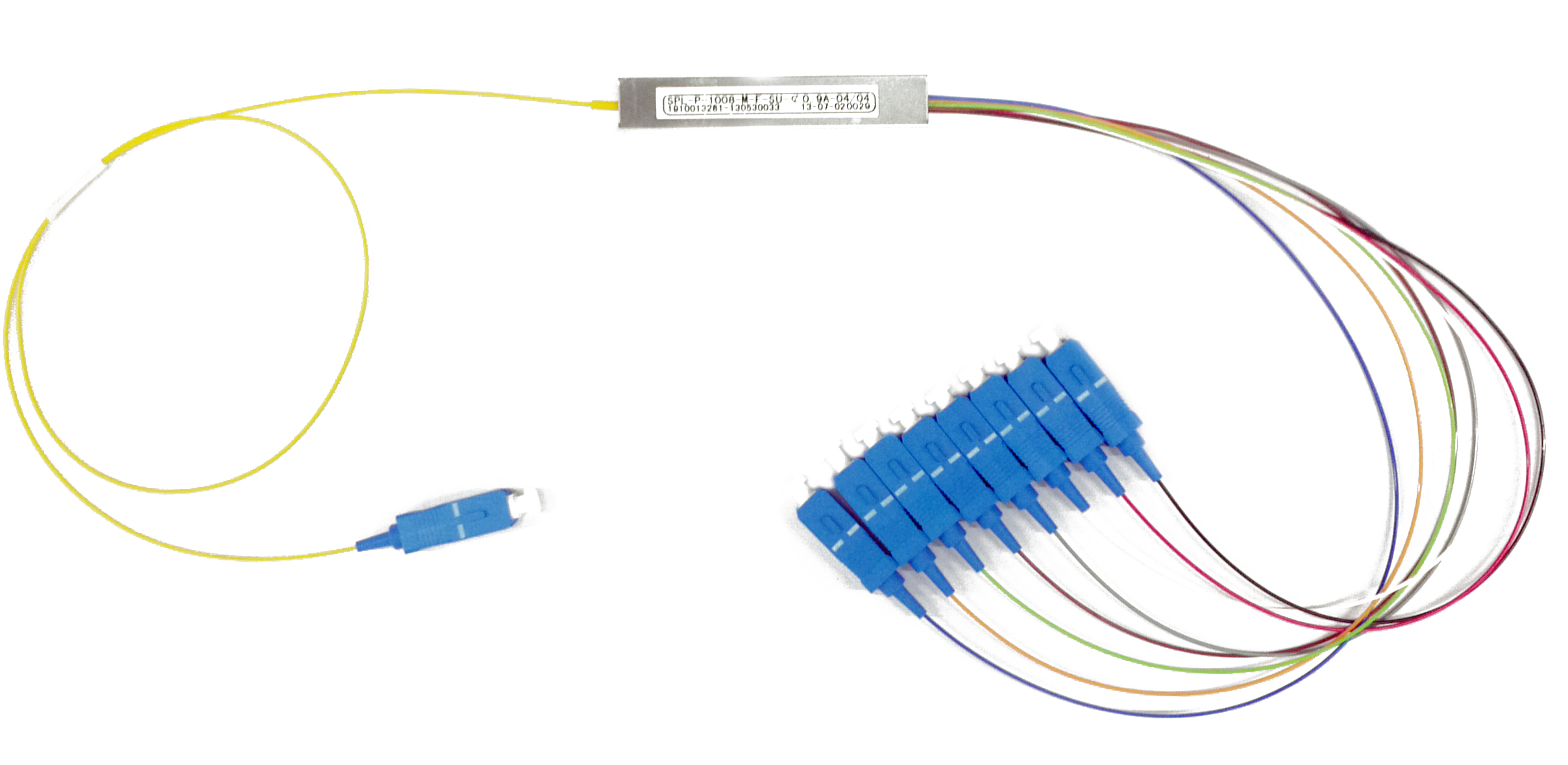

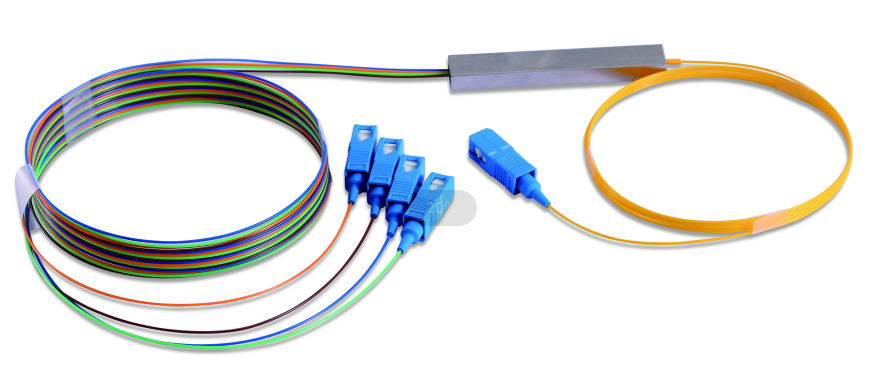

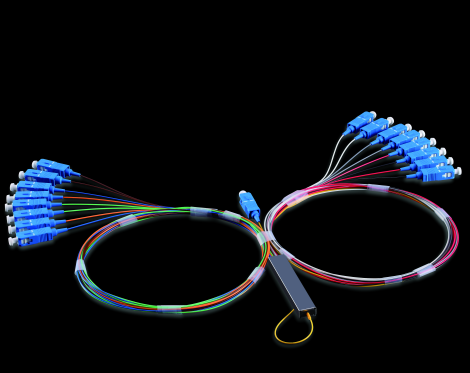

平面波导微型光纤分路器产品基于独特的石英玻璃波导工艺,结合紧密可靠的光纤阵列进行微型化耦合封装;它提供了低成本,小尺寸和高可靠性的光分路解决方案。可以不采用分支器实现φ0.9mm松套光纤多通道直接输出,并且体积极小,既保留了裸纤型光分路器和带分支器型光分路器的结构小巧的优点,又可以直接引出Φ0.9mm的尾纤和提供连接器,应用方便,是在小尺寸应用条件下的理想选择。PLC器件具有低插入损耗、偏振相关损耗、高回波损耗并在1260nm到1650nm的波长范围内具有卓越的均匀性。
产品特征
标准模块式封装,防护性能好
便于安装、维护及扩容,适合于在各种工程施工条件下直接应用
封装和模块外形尺寸可以根据客户需求来定
光分路器技术指标符合YD/T 2000.1-2014、GR-1209-CORE、GR-1221-CORE的行业标准要求
应用场景
广泛应用于FTTH等各类光分场景。

参数表

分光比

1X2

1x4

1x8

1x16

1x32

1x64

工作波长  (nm)

1260~1650

插入损耗 (dB)

≤4.1

≤7.4

≤10.5

≤13.8

≤17.1

≤20.4

均匀性 (dB)

≤0.6

≤0.7

≤0.8

≤1.0

≤1.5

≤2.0

回波损耗 (dB)

≥55

PDL (dB)

≤0.15

≤0.2

≤0.2

≤0.3

≤0.3

≤0.3

方向性 (dB)

≥55

≥55

≥55

≥55

≥55

≥55

环境

工作温度(℃)

-40~85℃

存储温度(℃)

-40~85℃

湿度

≤95%(+40℃)

大气压力

62~106kPa

光纤类型

SM, G657A 或者定制

连接器类型

SC, FC, LC

套管颜色

黄、蓝、红或者定制

尾护套颜色

蓝、黑或者定制

输出长度 (nm)

1000, 1500, 2000 或者定制
