盒式光分路器
返回列表
产品规格
产品介绍

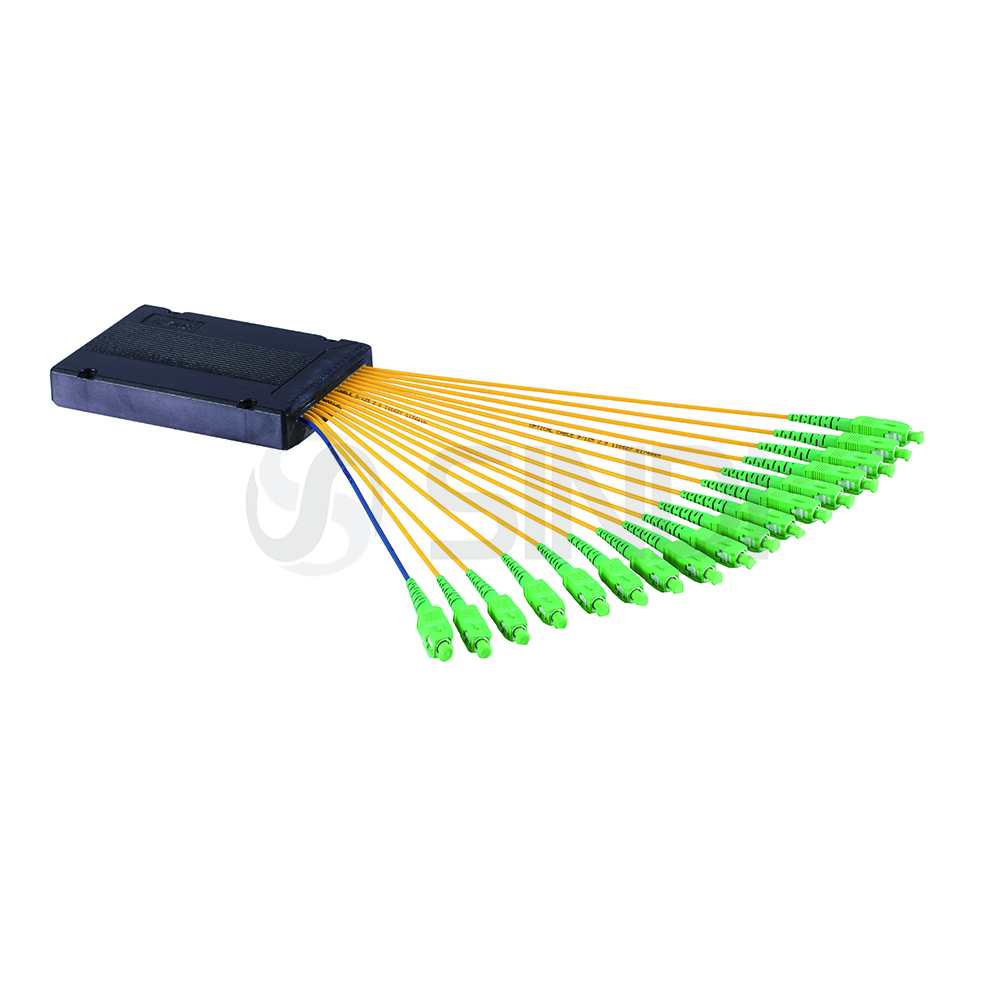

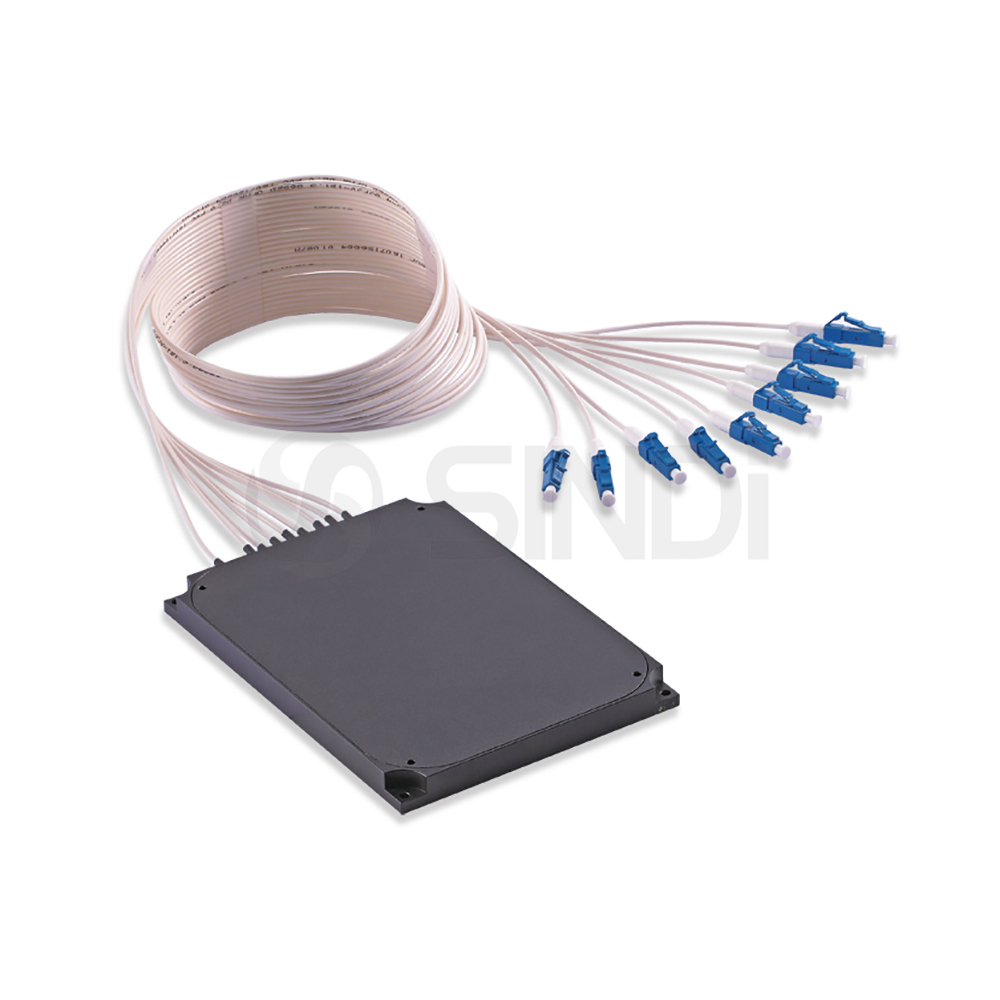

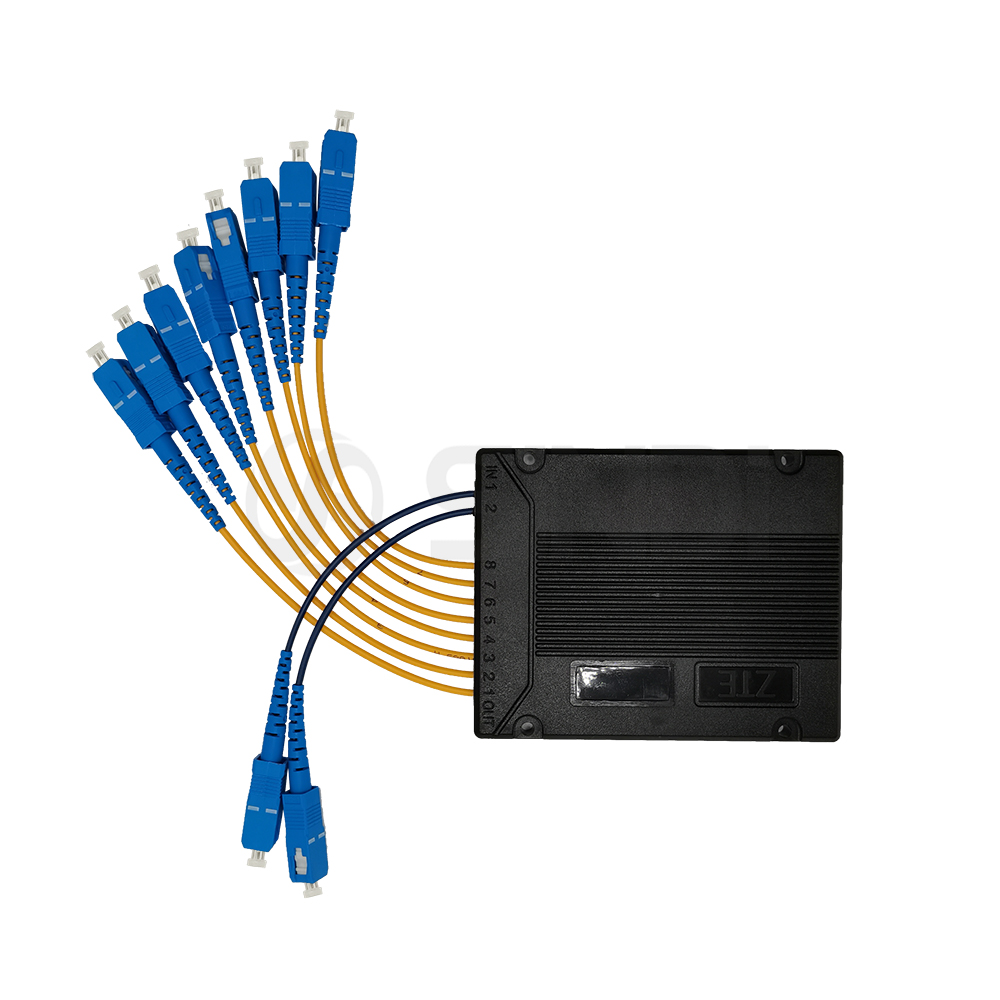

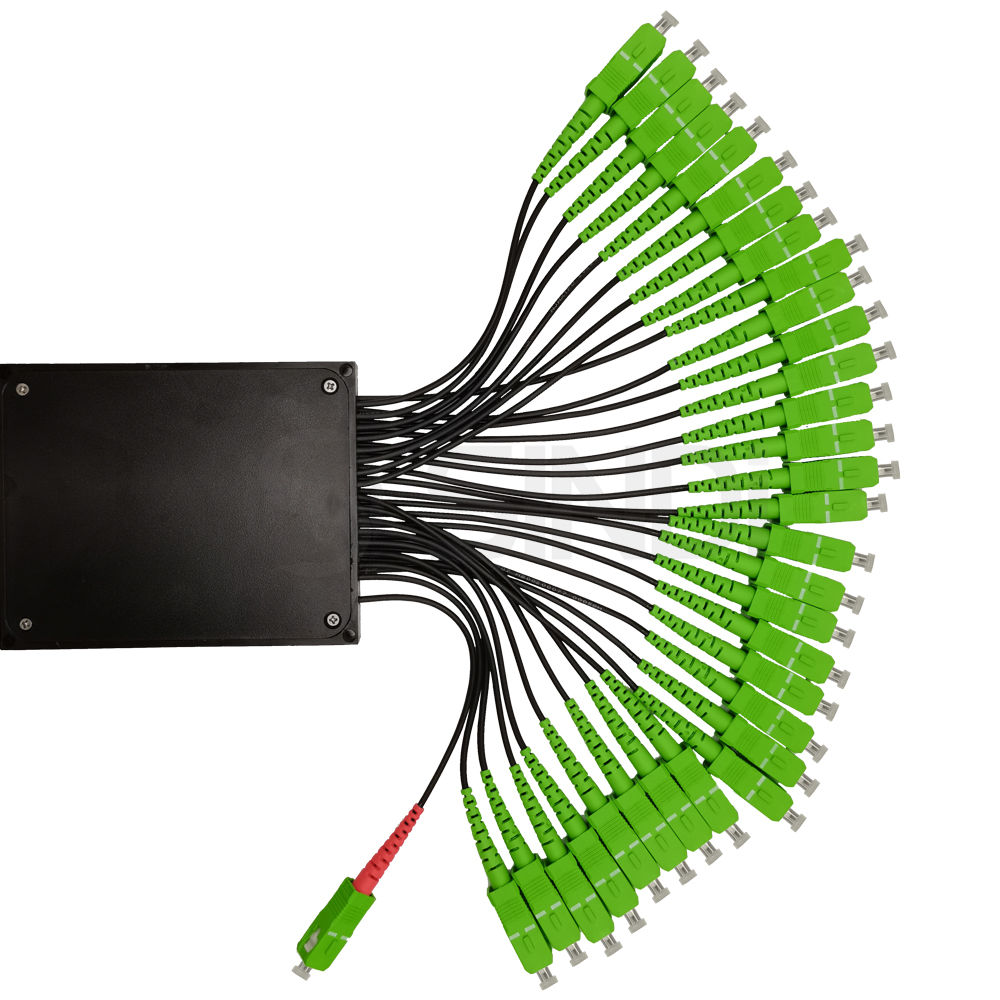

光分路器模块采用塑胶封装模块,其出纤方式可实现φ2,φ3等不同外径的光纤,由于其体积较大,可直接安装在标准插箱或者光缆交接箱内的插箱中引出。因PLC 器件在盒体内完全封装,具有高等级的防护性能,适合于在工程施工条件下直接应用。同时,因此种封装结构尺寸较大,所以应用时要保证安装设备具有足够的安装空间。在我司提供的各种设备级的分光器插箱和壁挂箱中大量采用此种类型的分光器模块。
产品特征
低插入损耗和偏振相关损耗,输出光的大小一致性好
紧密精巧设计,封装尺寸小
高可靠性,高方向性,工作温度范围大
光分路器技术指标符合YD/T 2000.1-2014、GR-1209-CORE、GR-1221-CORE的行业标准要求
应用场景
广泛应用于FTTH等各类光分场景。

参数表

分光比

1X2

1x4

1x8

1x16

1x32

1x64

工作波长  (nm)

1260~1650

插入损耗 (dB)

≤4.1

≤7.4

≤10.5

≤13.8

≤17.1

≤20.4

均匀性 (dB)

≤0.6

≤0.7

≤0.8

≤1.0

≤1.5

≤2.0

回波损耗 (dB)

≥55

PDL (dB)

≤0.15

≤0.2

≤0.2

≤0.3

≤0.3

≤0.3

方向性 (dB)

≥55

≥55

≥55

≥55

≥55

≥55

环境

工作温度(℃)

-40~85℃

存储温度(℃)

-40~85℃

湿度

≤95%(+40℃)

大气压力

62~106kPa

光纤类型

SM, G657A 或者定制

连接器类型

SC, FC, LC

套管颜色

黄、蓝、红或者定制

尾护套颜色

蓝、黑或者定制

输出长度 (nm)

1000, 1500, 2000 或者定制
